電阻應變片是一種用于測量應變的元件，是由直徑為0.02～0.05mm的康銅絲或者鎳鉻絲繞成柵狀（或用很薄的金屬箔腐蝕成柵狀）夾在兩層絕緣薄片（基底）中制成，用鍍錫銅線與應變片絲柵連接作為應變片引線，用來連接測量導線。應變片主要有三種類型，分別是絲繞式、短接式以及箔式電阻片，這三種類型的應變片各有什么優缺點呢？廣州測恒今天就來給大家簡單的介紹一下。
首先我們來講講絲繞式電阻片吧，它是用電阻絲盤繞電阻片的一種形式，采用紙底和紙蓋，相比較其他應變片在價格上十分優惠，廣泛應用于實驗室，常見的有半圓彎頭平繞式，不過這款應變片的缺點是精度差，橫向效應系數較大，所以不適合用于精度要求高的領域。
第二種是短接式，這個制作起來非常容易，只要在一排拉直的電阻絲之間，在預定的標距上用較粗的導線相間地造成短路就可以了，該電阻片有紙底的也有膠底的，優點是幾何形狀比容易于保證，而且橫向效應系數近于零。

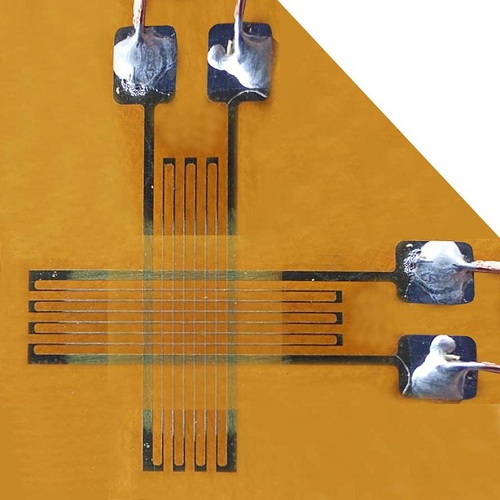

那么第三種箔式電阻片是怎樣的一種電阻應變片呢？先來了解一下制作吧，它是在合金箔（康銅箔或鎳鉻箔）的一面涂膠形成膠底，然后在箔面上用照相腐蝕成形法制成的，優點是幾何形狀和尺寸非常精密，而且由于電阻絲部分是平而薄的矩形截面，所以粘貼牢固，絲的散熱性能好，橫向效應系數也較低。
以上是電阻應變片的三種類型，現在你都了解了嗎？
